Dismantling & Mounting of Connecting Rod

Data Sheet:

D-1 Connecting rod............325 kg

D-2 Screwing-in torque........150 Nm

Artikel Sebelumnya: Memeriksa Bagian Reciprocating & Crankpin Bearing Mesin Diesel 2 B&W L35 MC

Pembongkaran & Pemasangan Connecting Rod

Langkah langkah bongkar & pasang kembali Batang Penghubung atau Connecting Rod menurut manual booknya, berikut ulasannya:

1. Dismantling/ Pembongkaran

Putar engkol ke BDC.

Lepaskan mur dari stud crosshead.

Lihat: Pemeriksaan Clearance Bearing & Penggantian crosshead Mesin Diesel 2 Tak

2. Pasang kedua attachment pengangkat di crankcase topplate dengan arah melintang dan gantung kedua pull lift.

Pasang dua baut mata di topplate ke arah depan dan belakang dan gantung dua rantai.

Pasang baut mata di setiap sepatu crosshead/ crosshead shoe.

3. Putar engkol ke TDC.

Kaitkan rantai ke baut mata di sepatu crosshead/ crosshead shoes.

4. Lepaskan cap bantalan poros engkol /crankshaft bearing cap , Lihat Artikel: Crankpin Bearing

5. Pasang alat penahan/ retaining tools untuk crankpin bearing upper shell.

Pasang baut mata di setiap sisi connecting rod di ujung crosshead, kaitkan pada pull lifts, dan tarik kencang.

Pasang baut mata di connecting rod di crankpin end di sisi exhaust.

6. Putar engkol dengan hati-hati ke bawah sambil mengikuti dengan pull lifts untuk memandu batang penghubung/ connecting rod saat terpisah dari kepala silang (crosshead).

Bobot crosshead, bersama dengan piston dan crosshead bearing cap sekarang ditahan oleh rantai.

Ketika poros engkol turun cukup jauh, lepas crosshead bearing shell dari batang penghubung (Con. Rod)

7. Tangguhkan pull lift dari braket platform di luar bukaan pintu, di sisi manuver.

Buka crankcase door di sisi exhaust mesin, tunda pull lift dari braket platform dan kaitkan ke baut mata di batang penghubung, crankpin end.

8. Lepas one pull lift dari connecting rod, crosshead end, di sisi exhaust.

Putar engkol dengan hati-hati ke atas sambil mengikuti dengan pull lift dari topplate dan yang di sisi exhaust mengarahkan bagian atas connecting rod ke arah dan keluar dari bukaan pintu sejauh mungkin.

9. Tempatkan wire rope di sekeliling connecting rod, kaitkan pada pull lift dan tarik dengan kencang /haul taut .

Lanjutkan memutar engkol ke posisi sekitar 25° setelah TMA, sambil mengikuti dengan dua pull lift.

Mounting / Pemasangan

10. Lengkapi connecting rod dengan dudukan pengangkat (lifting mounting) yang sama seperti yang disebutkan di bawah pelepasan/ dismounting.

Pasang upper crankpin bearing shell pada connecting rod dan kencangkan dengan alat penahan /retaining tool.

Putar engkol ke posisi sekitar 25° melewati TDC di sisi manuver. Oleskan oli pelumas bersih ke crankpin bearing shell dan journal.

11. Pasang connecting rod dan rakit bagian-bagiannya dalam urutan terbalik.

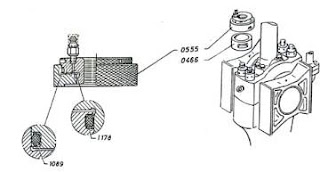

Connecting rod tool Hanshin B&W L35 MC

Keterangan gambar:

0199. Hyd. Tools for Connecting rod, complete

0288. Double spacer ring

0377. Spacer ring

0466. Spacer ring

0555. Hydraulic jack

0644. Draw stud, long

0733. Draw stud, short

0822. Wooden box

1089. O-ring with back-up ring 80/85mm

1178. O-ring with back-up ring 55/65mm

Sumber: Manual Book Hanshin B&W L35 MC
